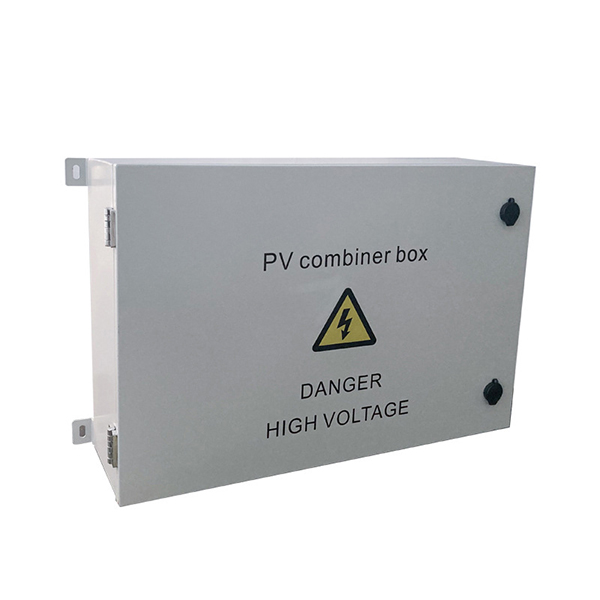

Vandtæt PV Combiner Box til en samleboks, som er et elektrisk kabinet, der sikkert forener flere ledninger og kabler gennem forskellige indgangsporte. En solcellekombinationsboks kombinerer output fra adskillige strenge af PV-moduler til tilslutning til inverteren.
Vandtæt PV Combiner Box Til et stort PV-strømproduktionssystem, For at reducere netforbindelsen mellem den nettilsluttede inverter og kabinettet, er det praktisk at vedligeholde og forbedre pålideligheden. Det er nødvendigt at tilføje en DC-bus mellem PV'en nettilsluttet inverter og kabinettet. PV AC lynbeskyttelse combiner box serie produkter fra virksomheden er specielt designet til at opfylde dette krav, kan være sammensat af PV inverter produkter, der matcher med komplette PV system løsninger. og spænding, output fra et vist antal nettilsluttede invertere med lynbeskyttelsesenhed og afbryder for sammenløb, bekvemt adgangsniveau strømskab.
| Nummer | Parameter | Værdi |
| 1 | Størrelse (MM) | 900x700x220(B*H*D) 900x743x220(B*H*D) |
| 2 | Nominel indgangsspænding (V) | 480V AC |
| 3 | Nominel isolationsspænding (V) | 690V AC |
| 4 | Nominel frekvens (Hz) | 50 |
| 5 | Samleskinne mærkestrøm (A) Vandret bus |
400A |
| 6 | Nominel korttidsmodstå aktuel effektiv værdi lcw (1 sek) (KA) Vandret bus |
30 |
| 7 | Nominel korttidsmodstå aktuel maksimal værdi lpk(KA) Vandret bus |
30 |
| 8 | Strømfrekvens modstår spænding i 1 minut (V) | 2500VA |
| 9 | Temperaturstigning: I overensstemmelse med IEC 947-1 for temperaturstigning: og temperaturstigningen overstiger ikke de tilsvarende standardkrav for komponenten. | Klemmer til eksterne isolerede ledere: ikke mere end 70K, Skinneforbindelse (kobber-kobber) Ikke mere end 70K, Håndter overfladen af isoleringen er ikke større end 25K, Kontaktbar skal og beklædning, metaloverfladen er ikke større end 30K. |
